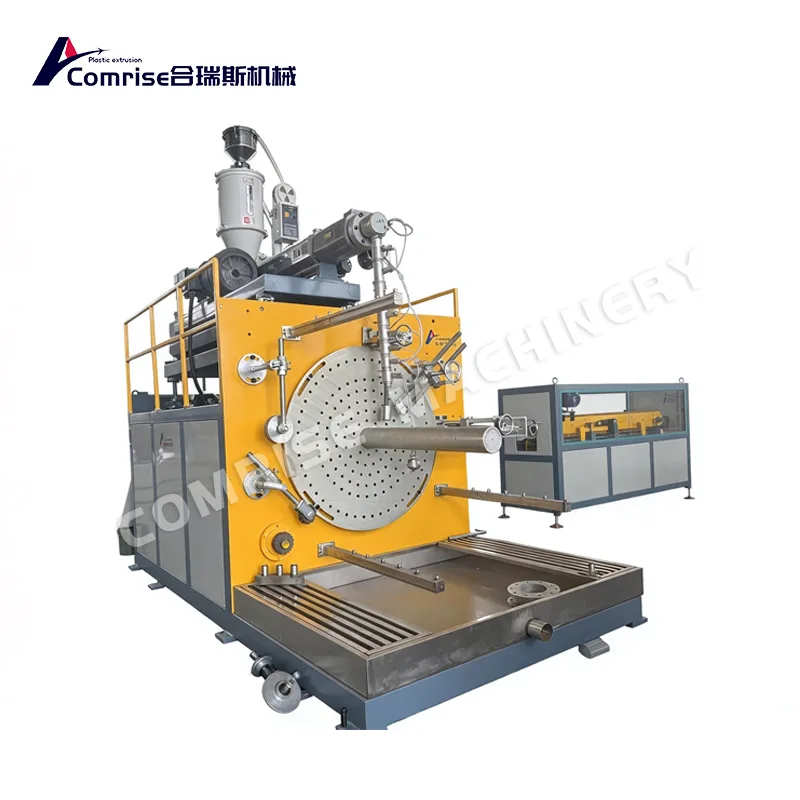

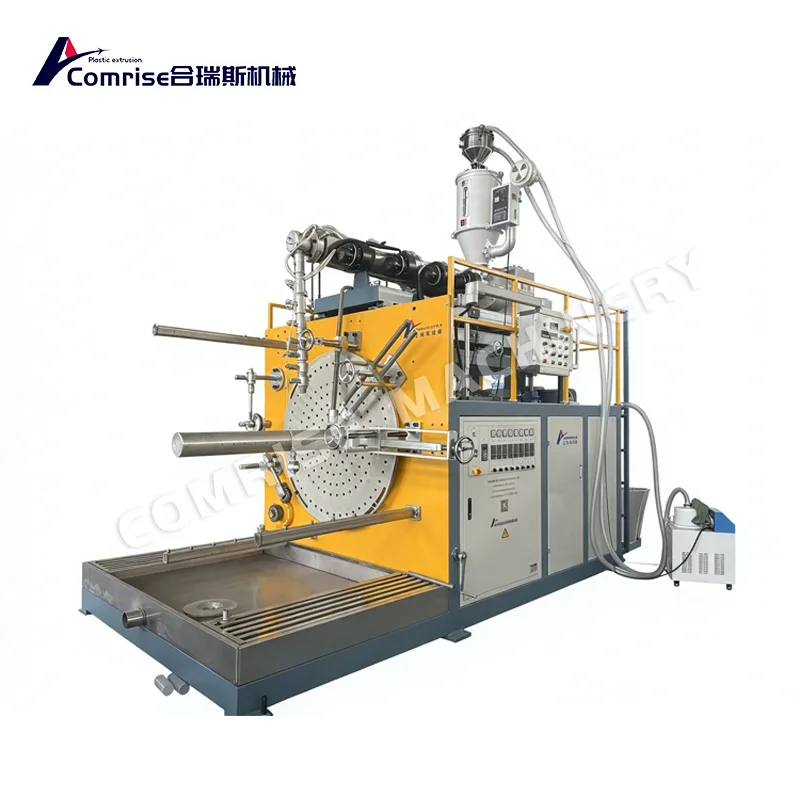

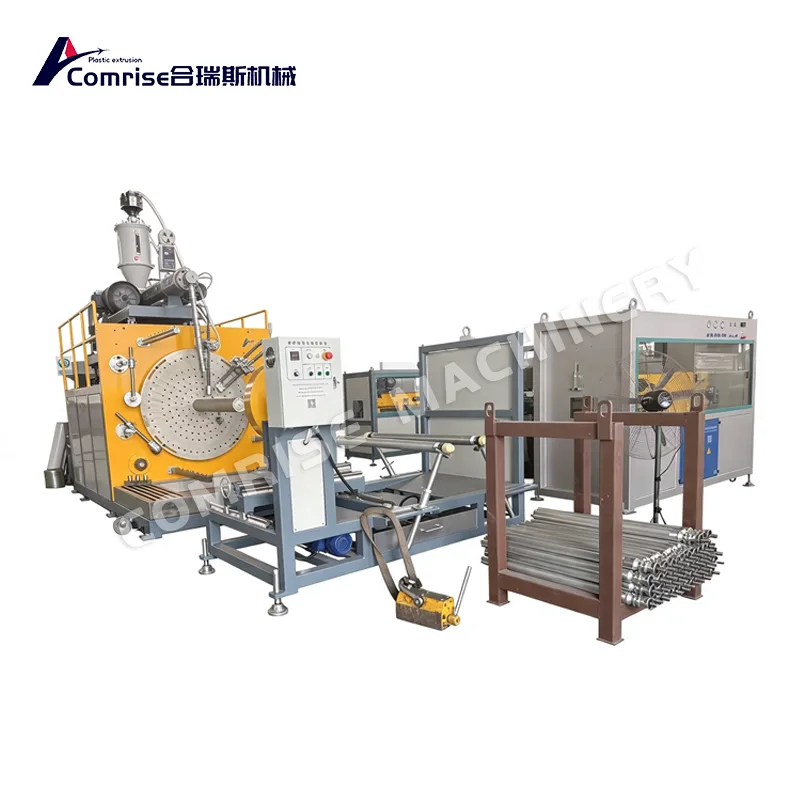

PE hulvægsviklingsrørmaskine

Comrise PE Hollow Wall Winding Pipe Machine er et produktionssystem med strukturerede vægge med stor diameter designet til HDPE, PP og genbrugte PE-materialer. Den største fordel? Ved at ændre viklingsformen / profilformen kan den samme maskine producere både hulvæggede viklingsrør og profilerede strukturerede rør, hvilket hjælper kunder med at komme ind på flere markeder uden at købe to produktionslinjer.

Nøglespecifikationer (kompakt tabel)

Vigtige fordele

● Dual-Purpose Production: Producerer hulvægsviklingsrør og andre kompatible strukturerede vægrør ved at ændre det nødvendige værktøj.

● Mulighed for stor diameter: Understøtter rørdiametre fra 200 mm til 3000 mm på tværs af de angivne maskinmodeller.

● Integreret viklingssystem: Koordinerer profilekstrudering, klæbende ekstrudering og spiralvikling til kontinuerlig rørformning.

● Fleksibel linjekonfiguration: Forskellige ekstrudere, viklingsforme og downstream-udstyr kan vælges i henhold til rørspecifikationer og outputkrav.

Component ydeevne

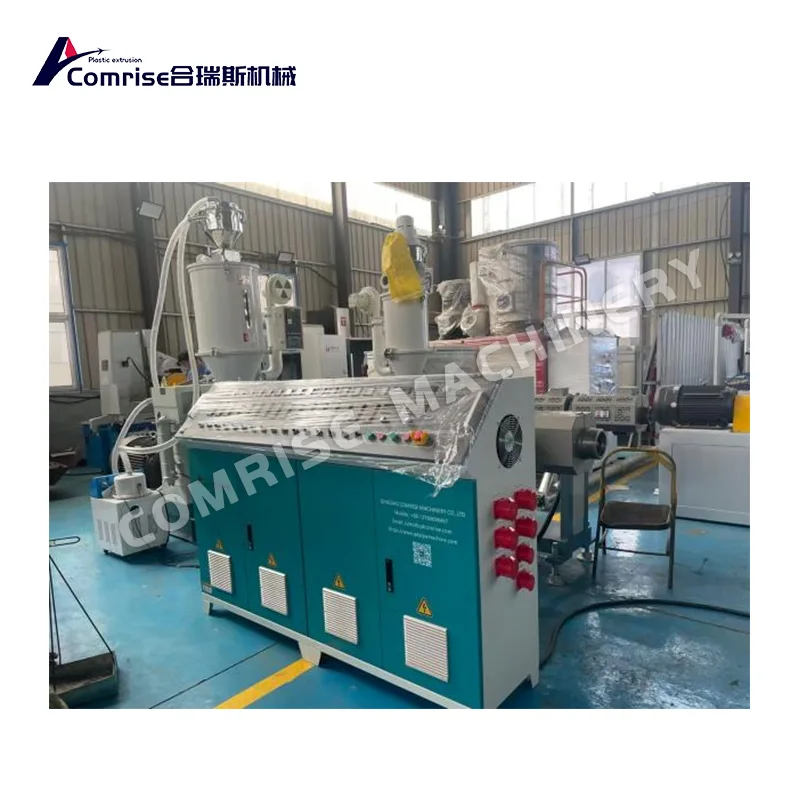

1. Højeffektiv enkeltskrueekstruder (profilekstruder)

Rillet fødetønde og tvungen vandkøling reducerer hovedmotorens strømforbrug

Skrue og tønde lavet af 38CrMoAlA, nitreret, slid- og korrosionsbestandigt

Stabil smelteforsyning til kontinuerlig firkantet profilekstrudering

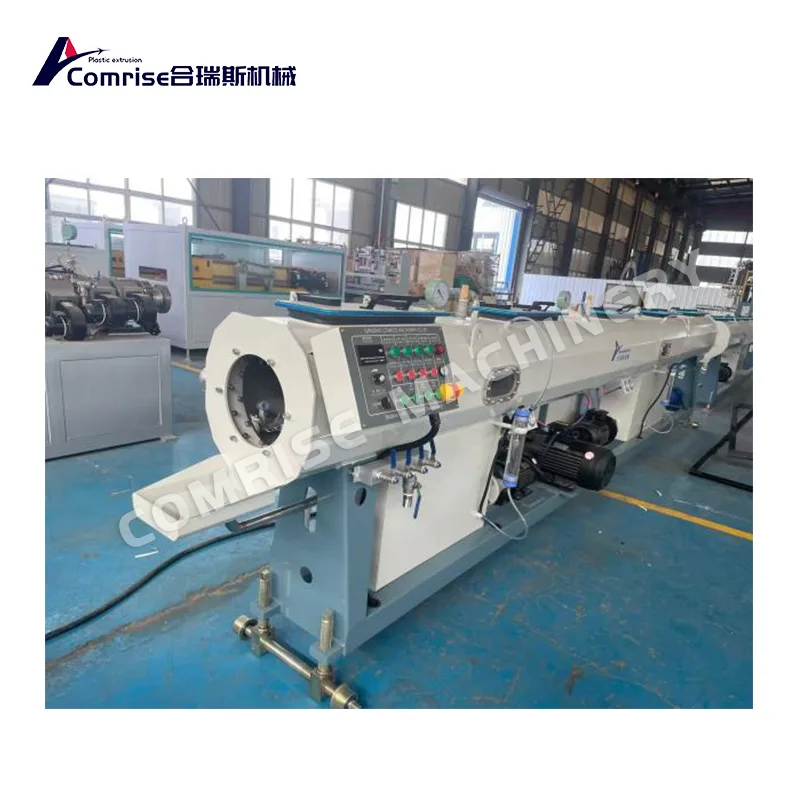

2. Profil Kalibreringsstøbeform

Spiral/manifold flowkanal med spejlpolering for ensartet smeltefordeling

Vakuumkalibreringsmuffe fikserer profildimensioner før vikling

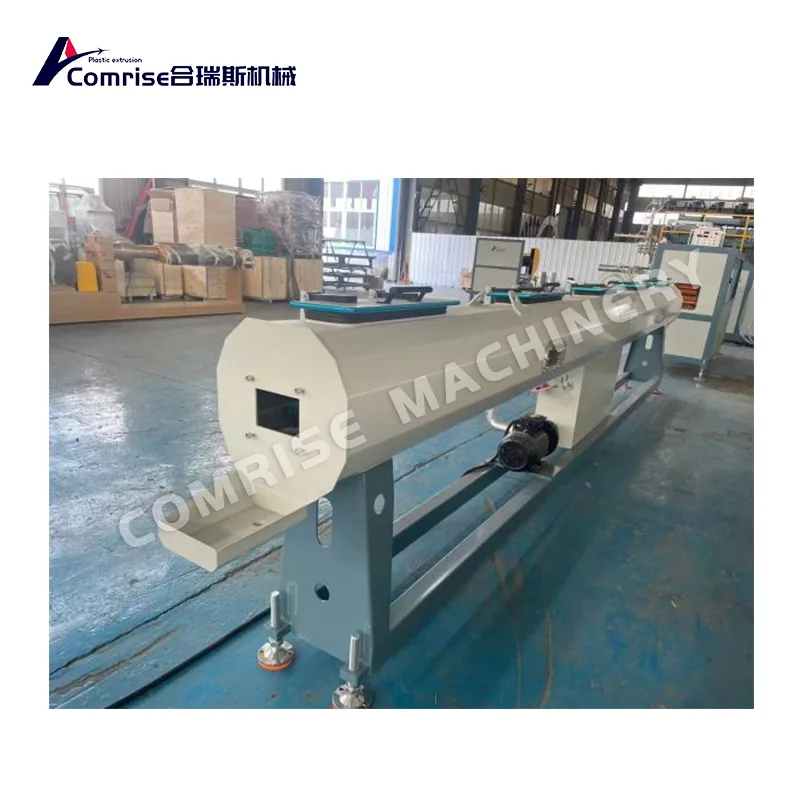

3. Vakuumkalibrering & spraykølesystem

PE hulvægsoprullende rørmaskine bruger SUS304 vakuumtank med multi-zone vakuumkontrol

Progressiv spraykøling reducerer indre spændinger og rørets ovalitet

3-akset justering for perfekt justering med matricens midterlinje

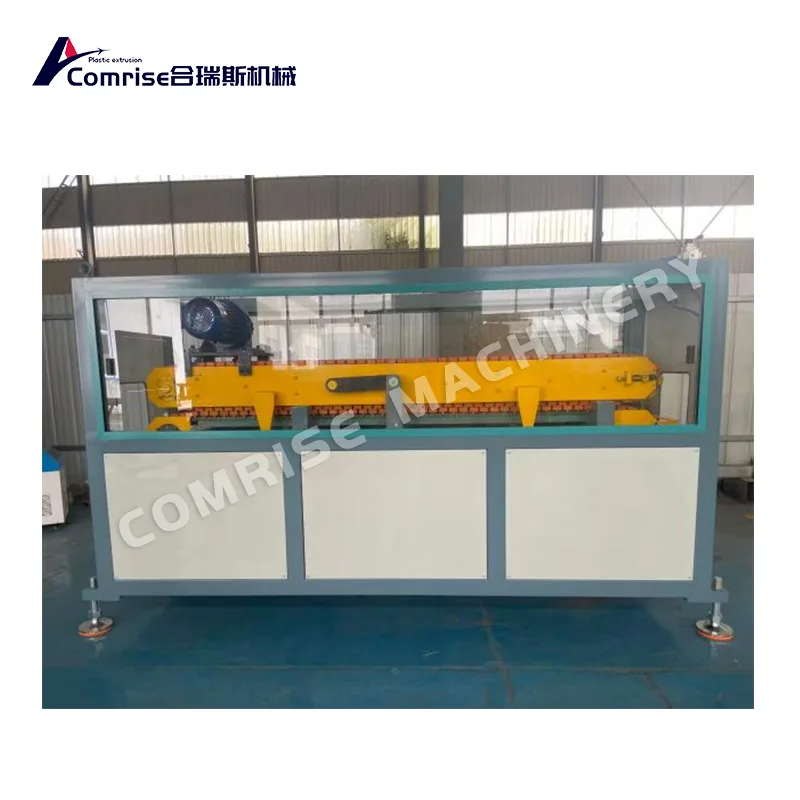

4. Aftræksenhed

Kraftig larve- eller rullesystem til store profiler

Frekvens/servo styret til at matche ekstrudering og viklingshastighed

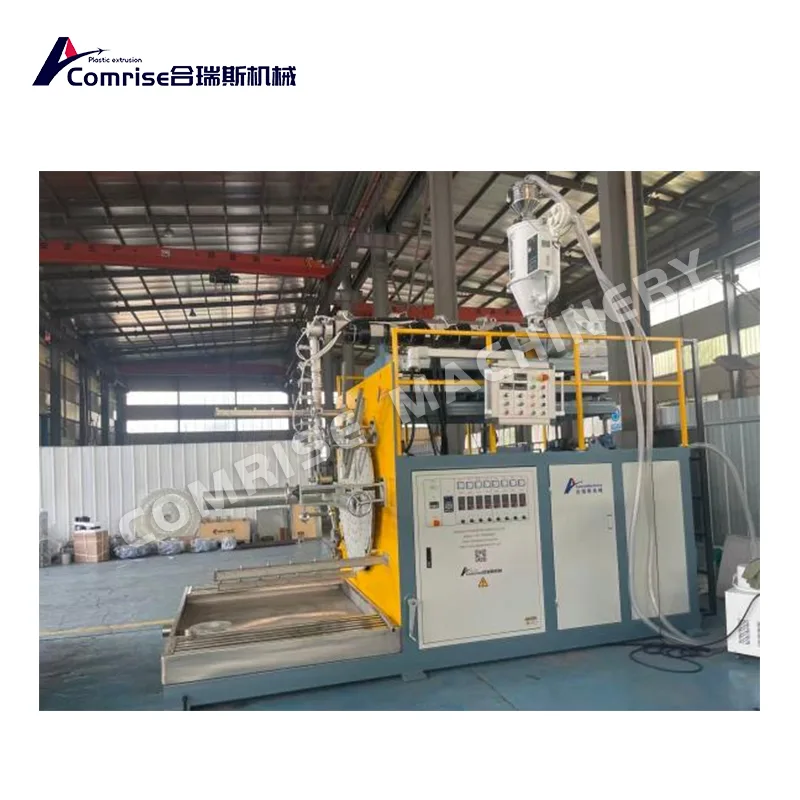

5. Spiralviklingsformemaskine

Servo/multi-akse drev styrer viklingsvinkel og overlapningsforhold

Justerbar dorn/akse: én maskine dækker flere diametre

Skimmelsvamp svarende til produktskift: hulvægsrør ↔ profilrør

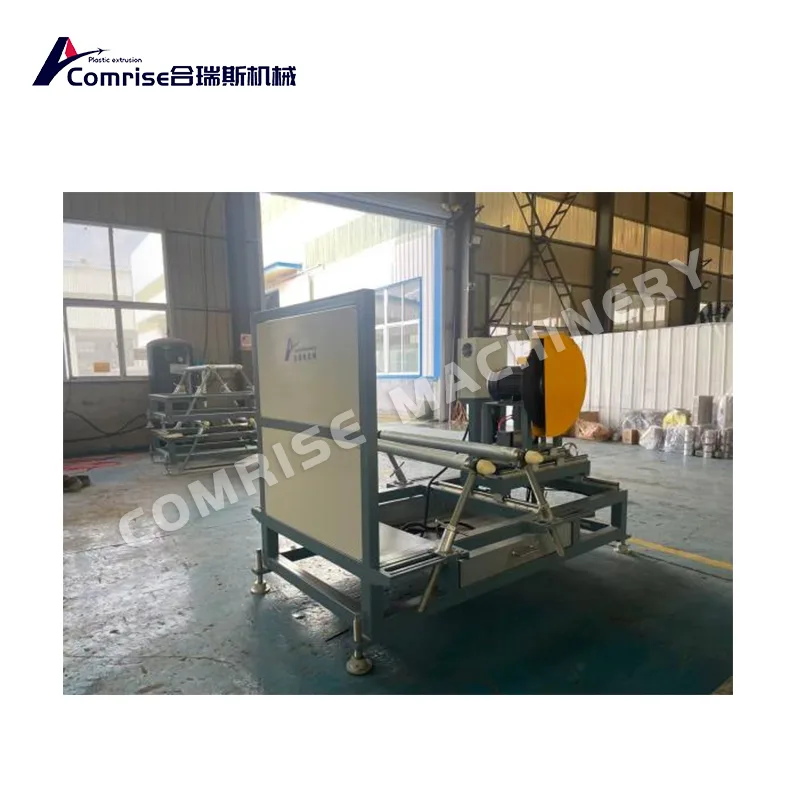

6. Automatisk skæremaskine

Rejsesav/fræser synkroniseret med rørbevægelse

Ren og glat skæring anvendelig til DN200-DN4000 rør

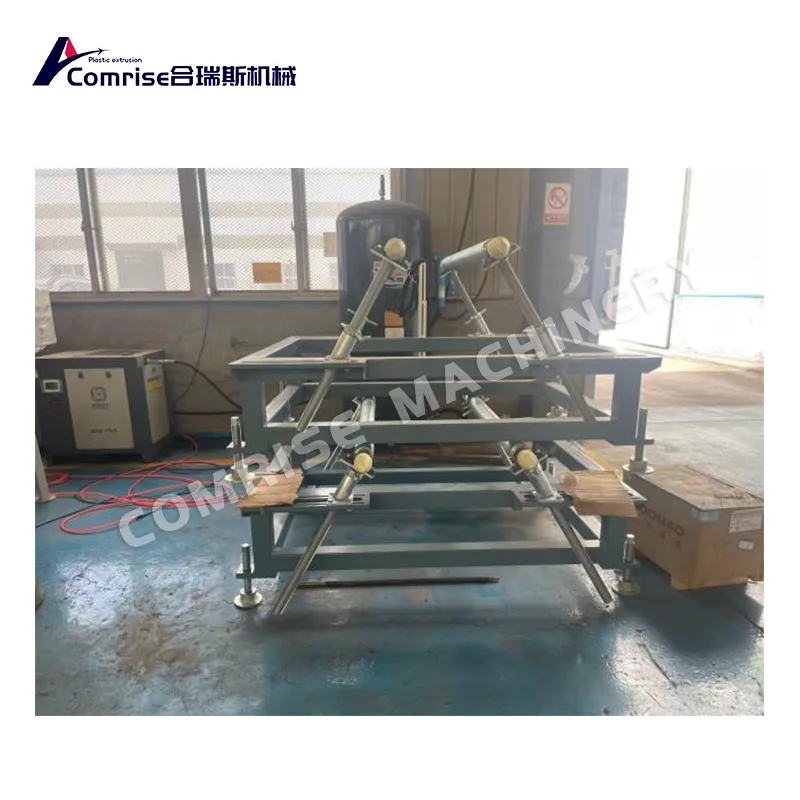

7. Færdig rørstabler

Rullestøtte og pneumatisk udledning

Gaffeltruck/kranvenligt layout

Hvorfor vælge Comrise?

Fleksibilitet med to formål: hulvæg og profileret rør fra én linje

Lavere materialeomkostninger: struktureret væg bruger mindre harpiks end massivt vægrør

Stabil 24/7 kørende: berømt båndelektrik, PLC + HMI

Ingeniør idriftsættelse og uddannelse inkluderet

Eksporter pakning af erfarent team: sikker containerladning garanteret

Kundefeedback

"Vi forventede én drænrørsmaskine. Det, vi fik, var et fleksibelt røranlæg. Skiftet af formen var nemmere, end vi troede."

Projektejer, Drænrørsfabrik

Klar til at lave flere produkter med én maskine?

Kontakt ostil tilbud, layouttegning og live fabriksvideo.
